Характеристики
|
Тип
|
Гидравлический |
|
Автономность (наличие встроенного привода)
|
Нет |
|
Привод
|
НасосСтанция |
|
Усилие толкающее, тс (min)
|
2 |
|
Усилие толкающее, тс (max)
|
950 |
|
Возврат штока
|
ГидравлическийГравитационныйПружинный |
|
Рабочее давление, МПа (min)
|
1 |
|
Ход штока, мм (min)
|
50 |
|
Ход штока, мм (max)
|
3000 |
|
Направление действия
|
ДвустороннийОдносторонний |
|
Диаметр штока, мм (min)
|
25 |
|
Диаметр штока, мм (max)
|
300 |
|
Диаметр поршня, мм (min)
|
40 |
|
Диаметр поршня, мм (max)
|
500 |
|
Материал
|
СтальАлюминий |
|
Исполнение на штоке
|
Без крепленияПроушинаПроушина с подшипникамиРезьба наружнаяРезьба ВнутренняяВилкаСфераФланец |
|
Исполнение на дне корпуса
|
Без крепленияПроушинаПроушина с подшипникамиВилкаЦапфа |
|
Исполнение на корпусе
|
Без крепленияПередний фланецФланец по серединеЗадний фланецЛапыПередняя цапфаЦапфа по серединеЗадняя цапфа |
|
Демпфирование
|
Без торможенияШтокаПоршняШтока/Поршня |
|
Рабочее давление, МПа (max)
|
50 |
|
Дополнительная информация
|
Приведены базовые технические характеристики |
Сведения о характеристиках товаров на сайте носят информативный характер. Производитель может вносить усовершенствования в конструкцию без уведомления. Важные для вас параметры обязательно сообщите нашему специалисту или укажите в разделе "Примечания и специальные запросы" при заказе.
Описание

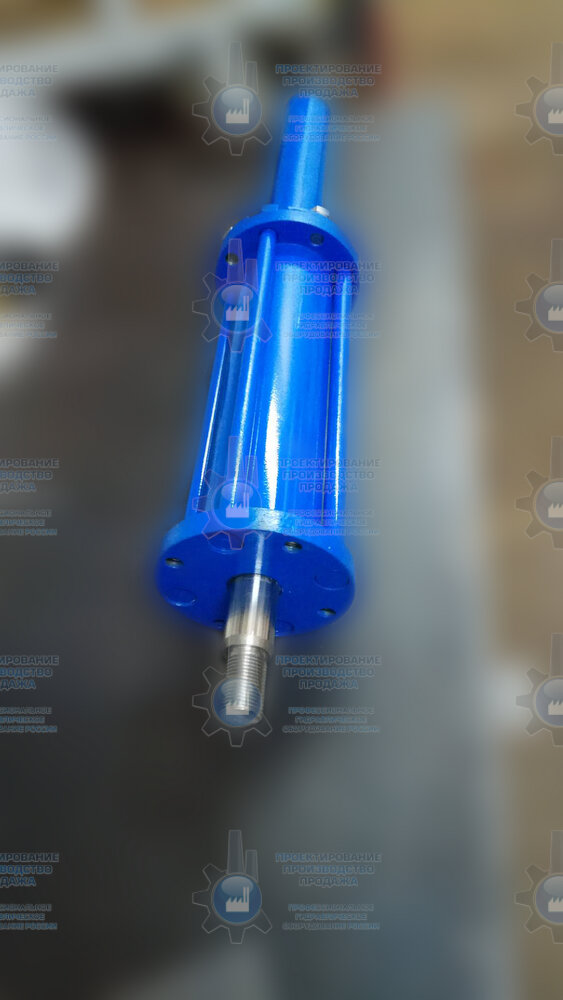

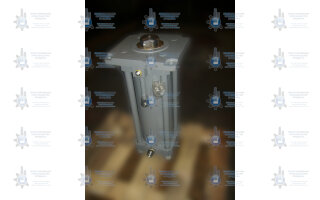

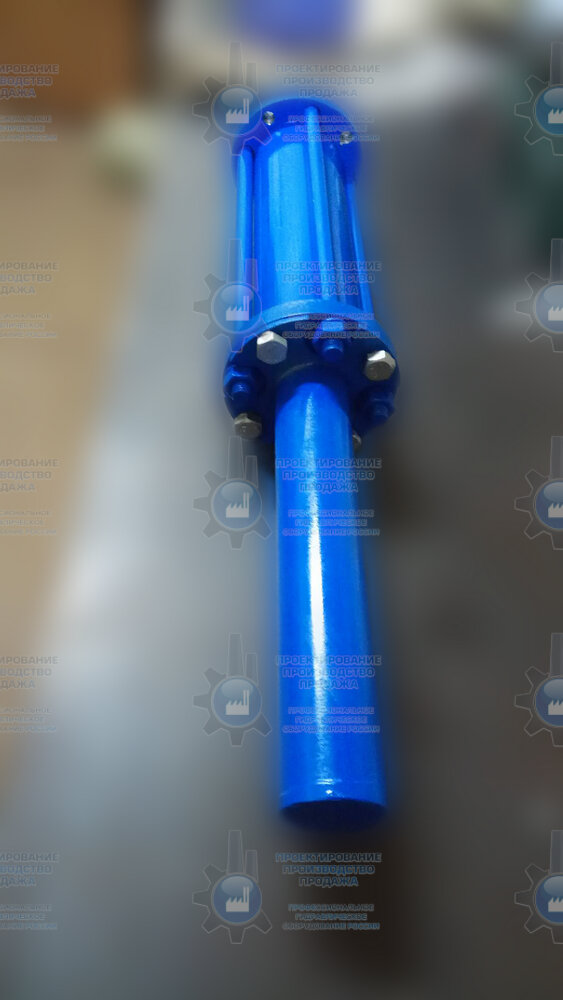

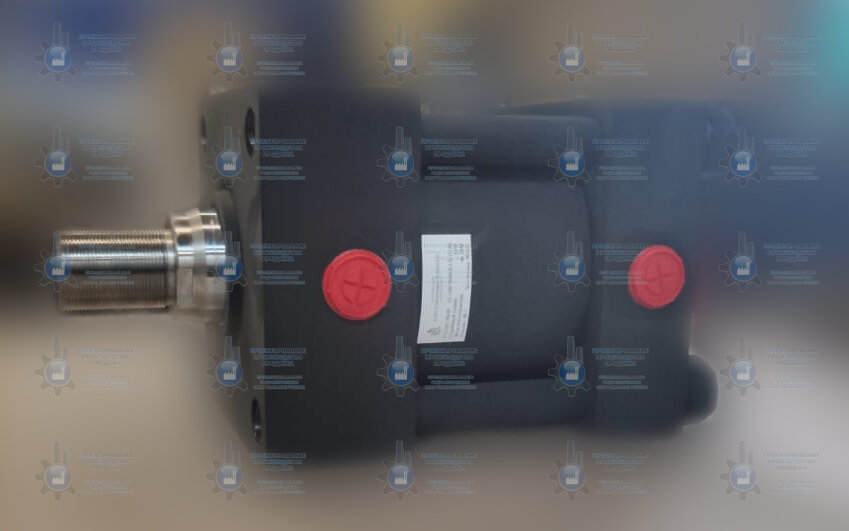

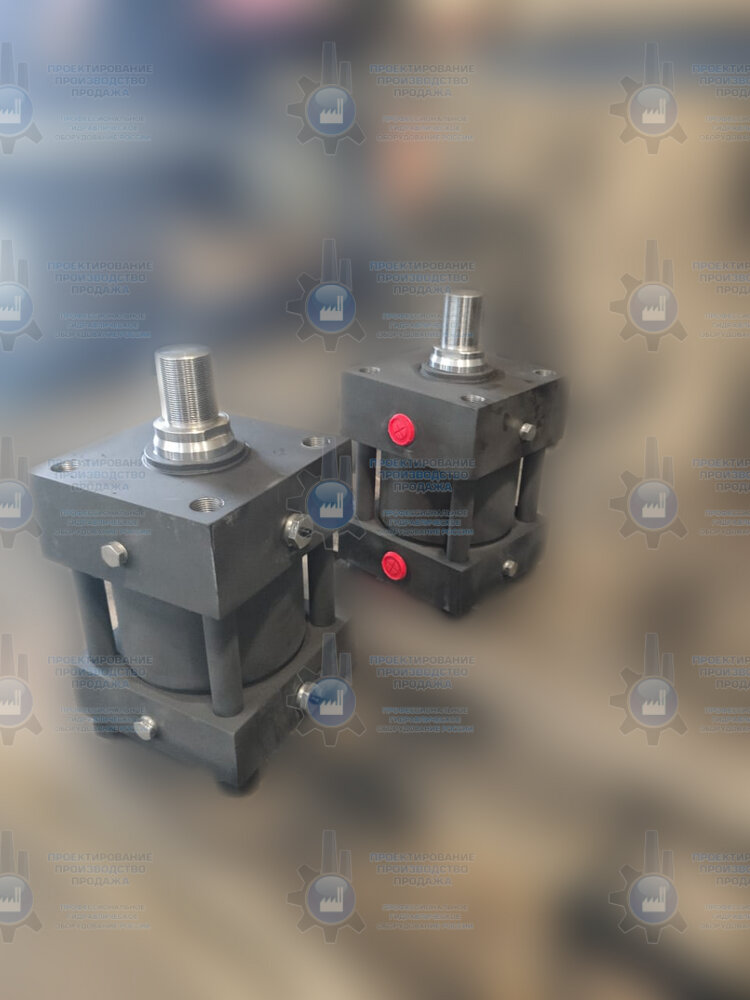

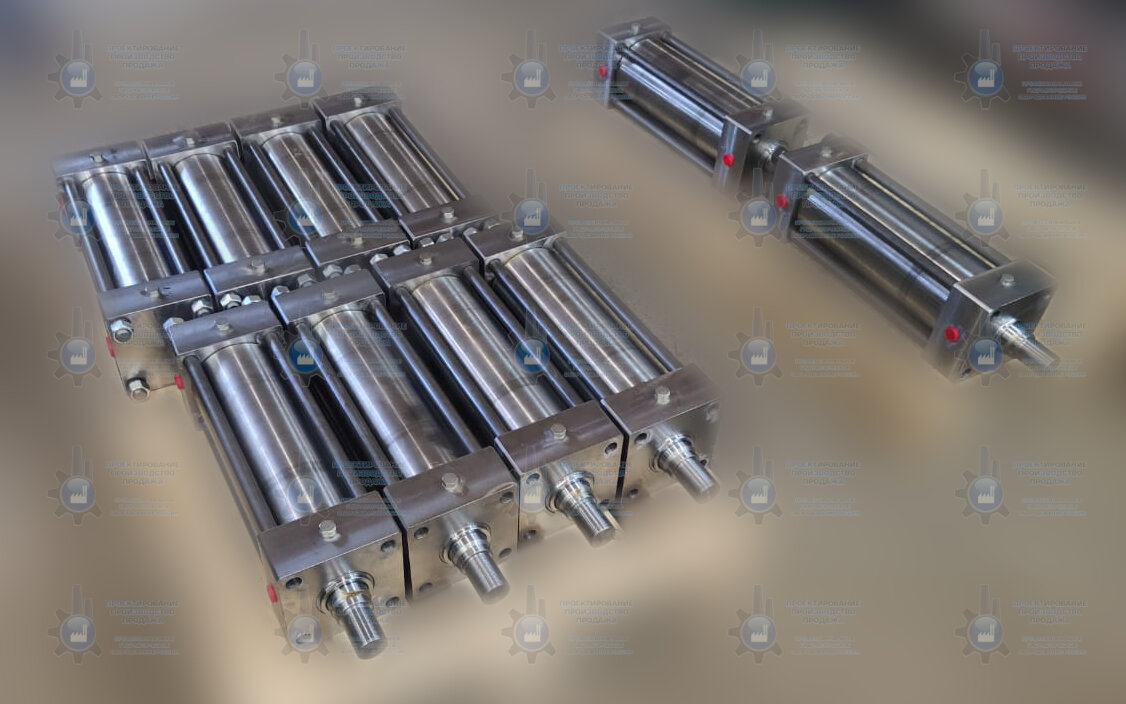

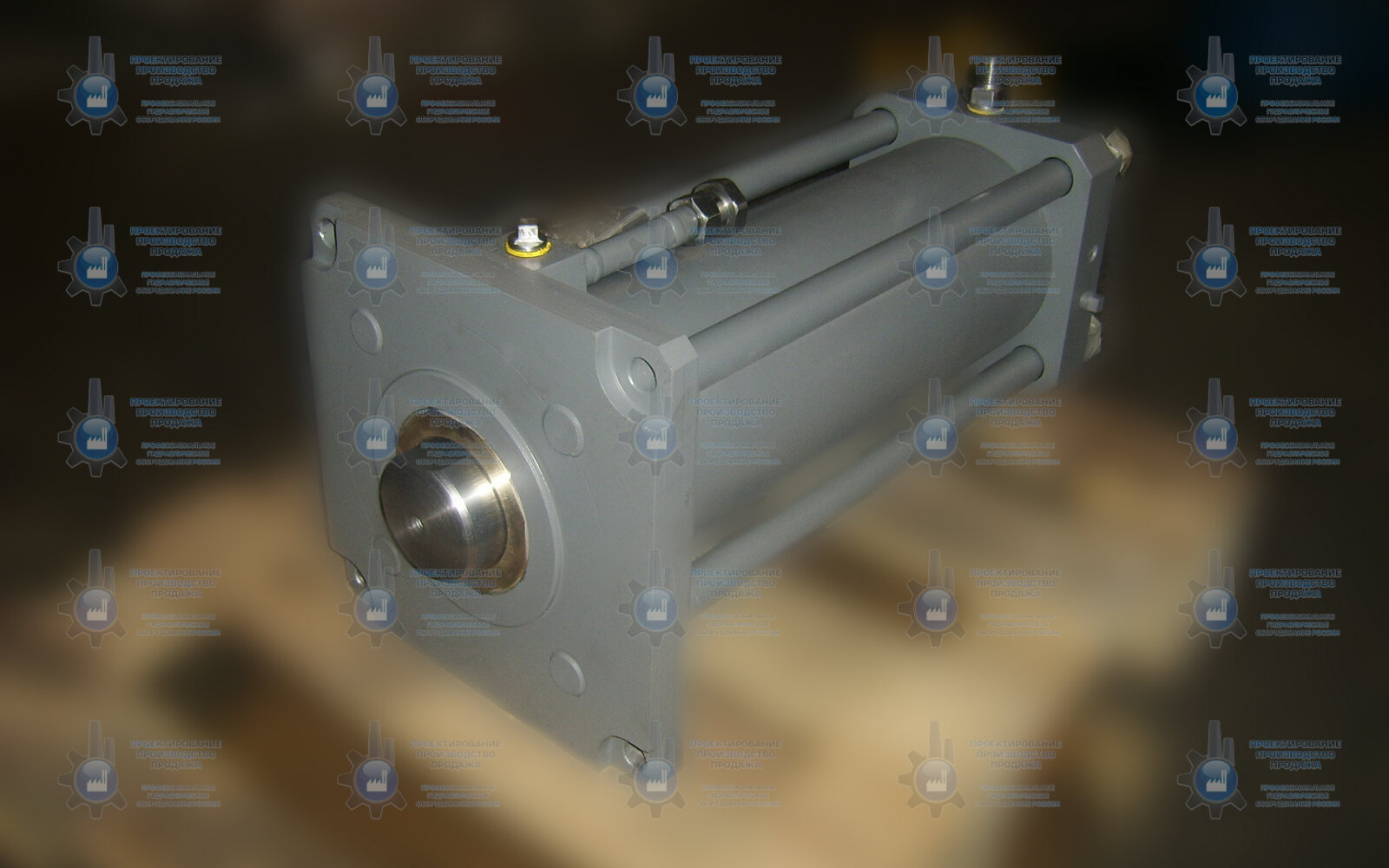

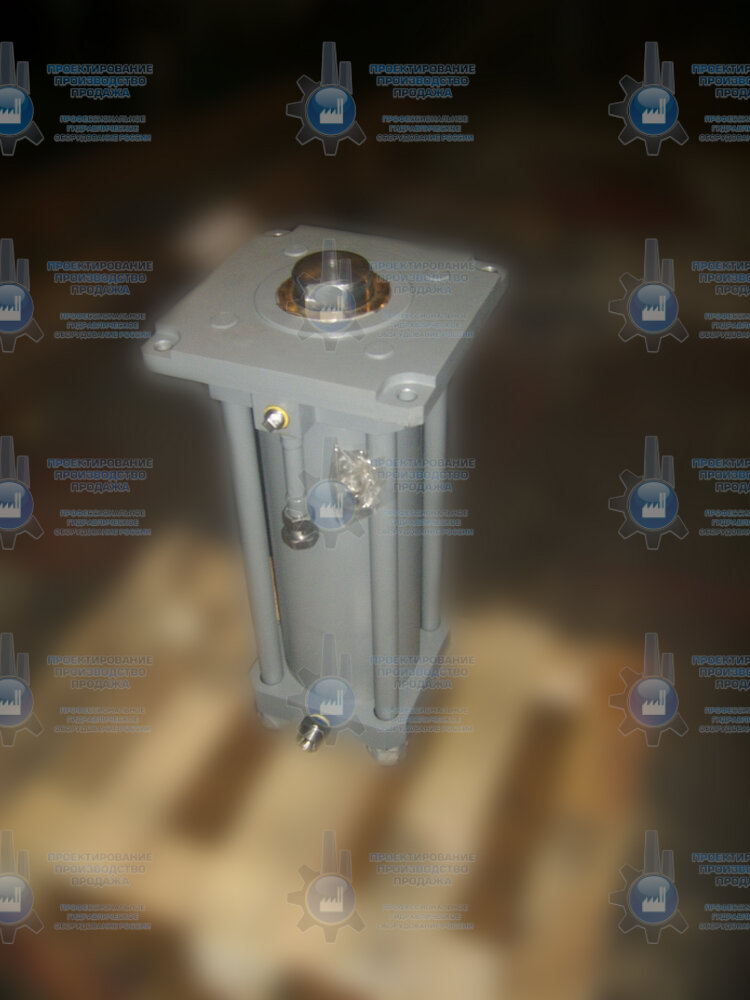

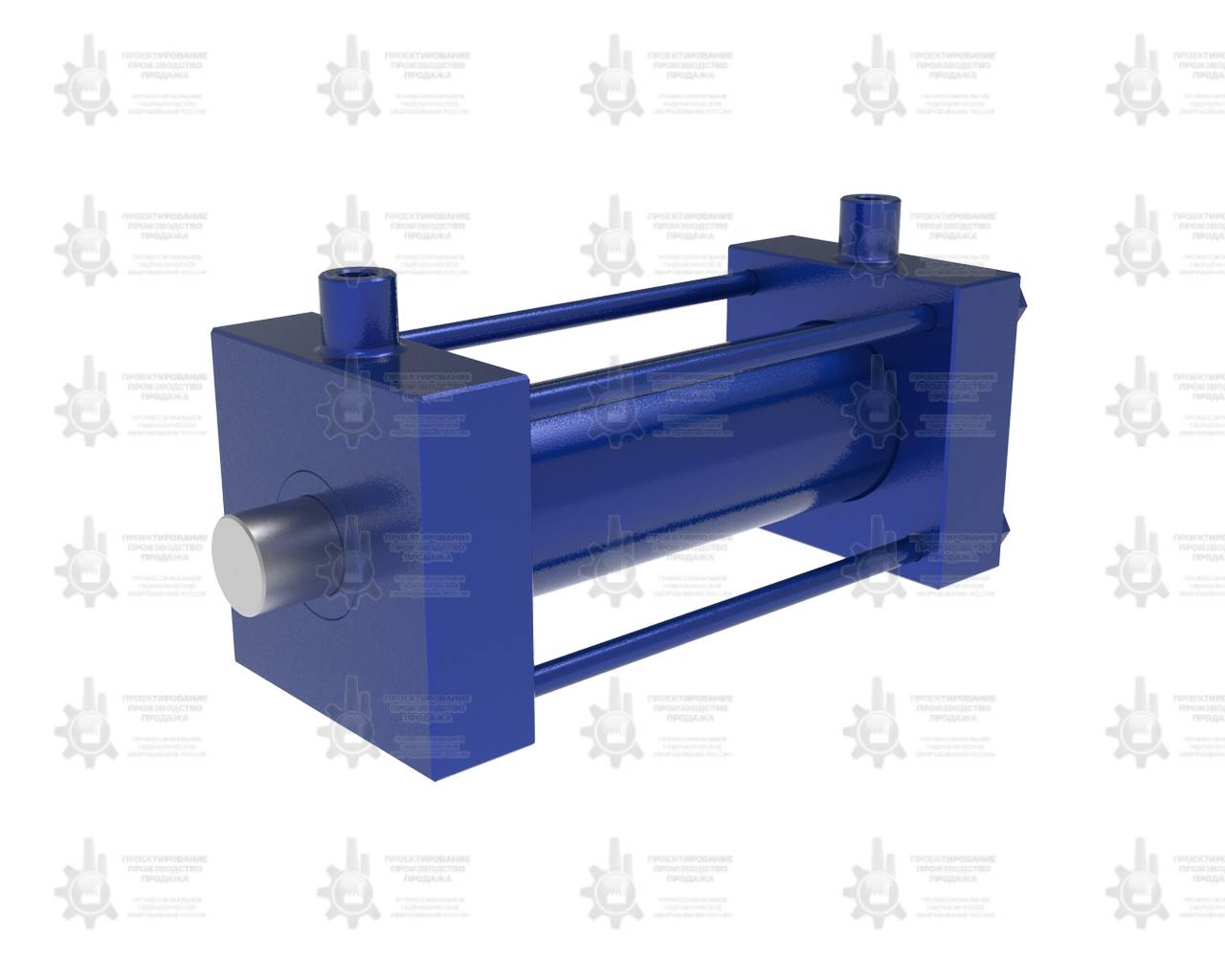

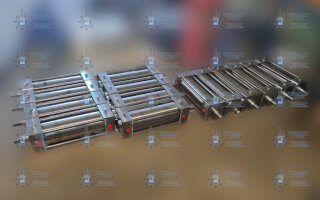

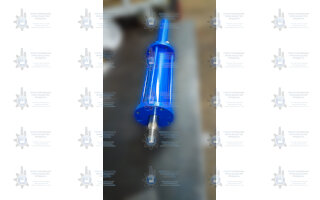

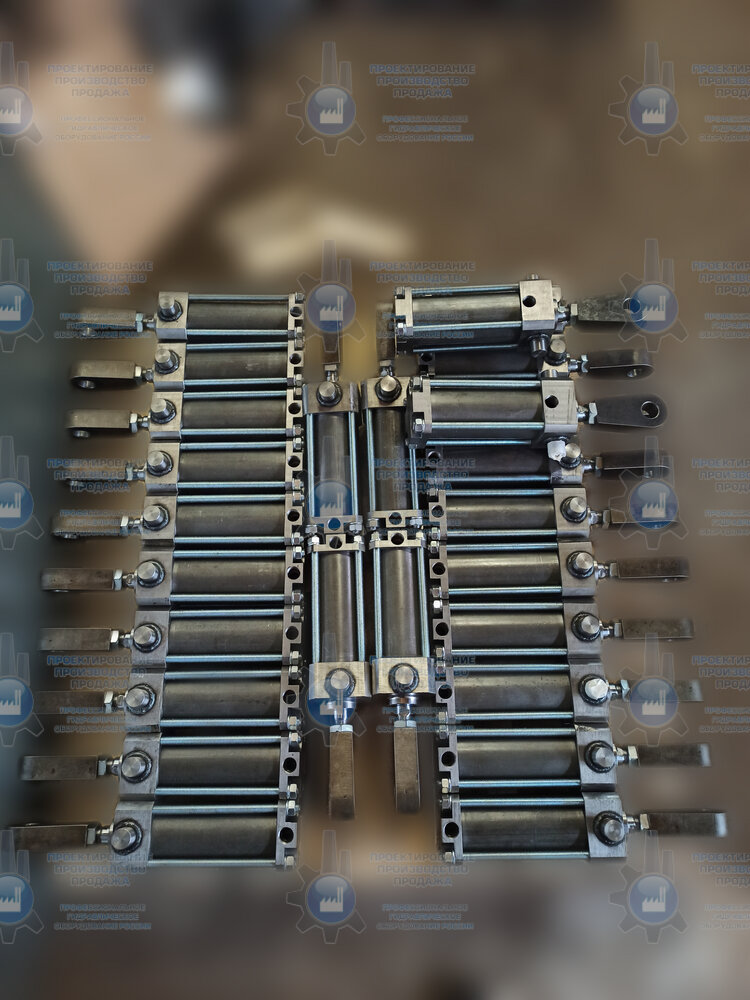

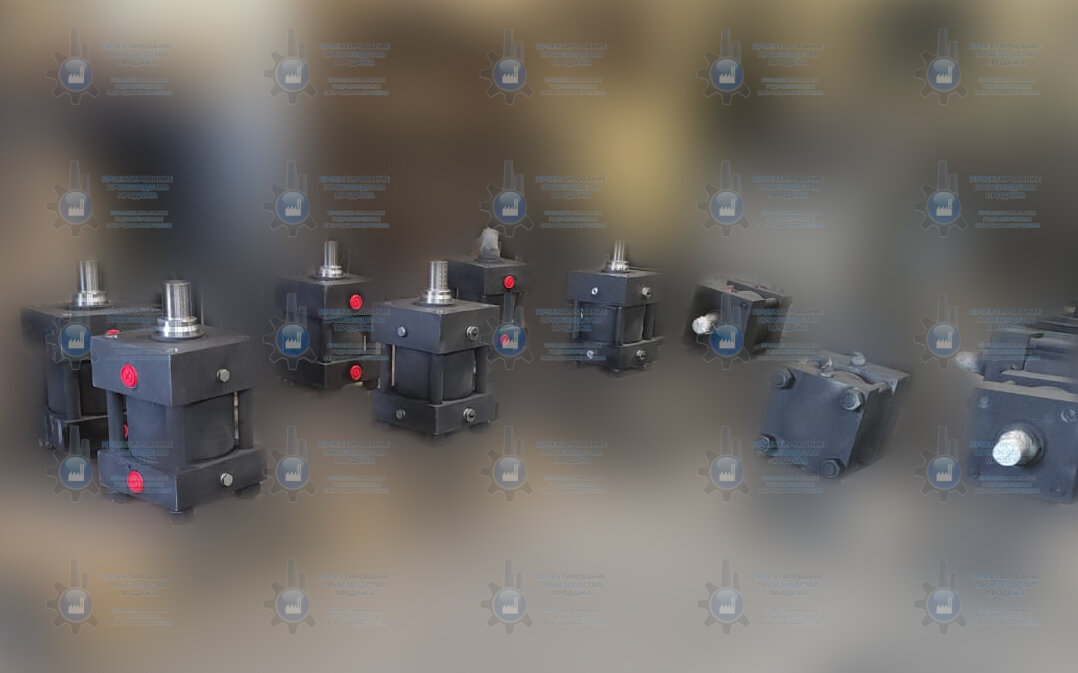

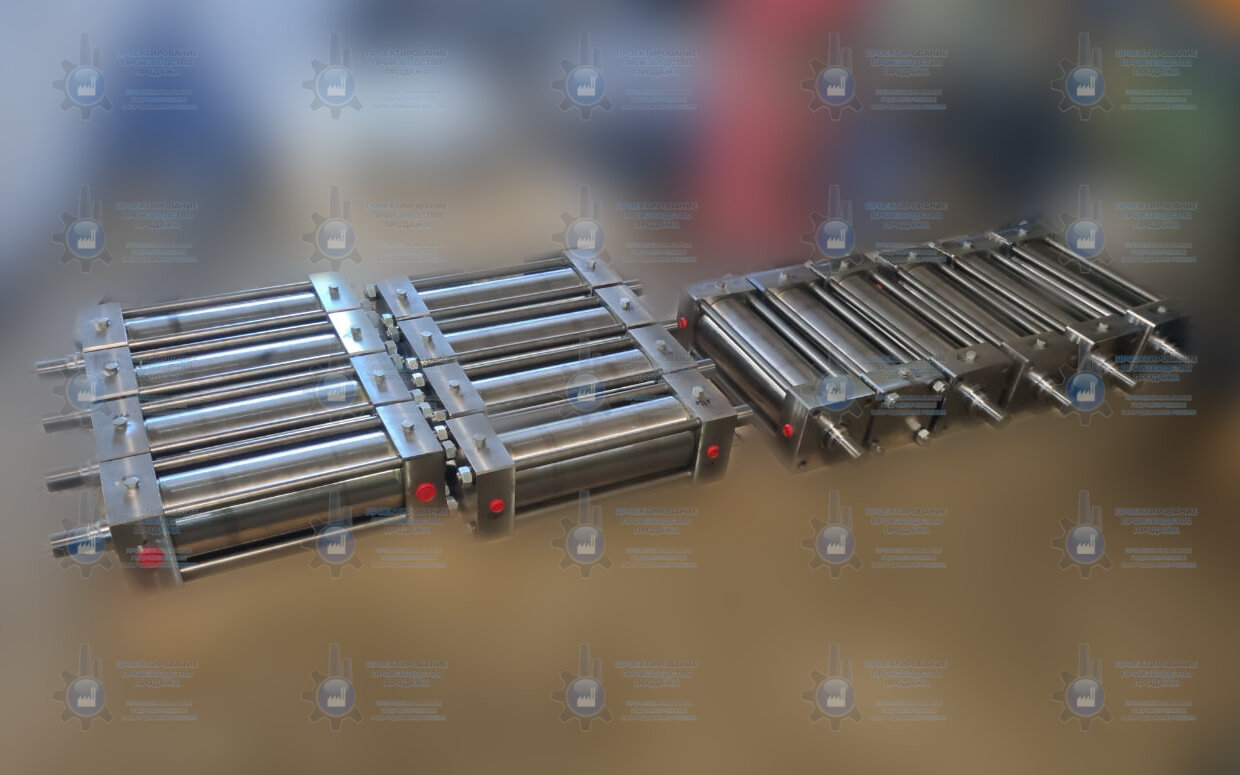

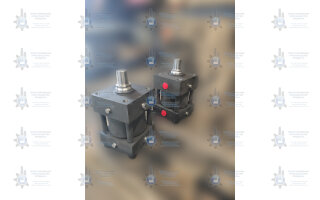

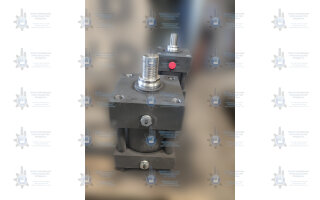

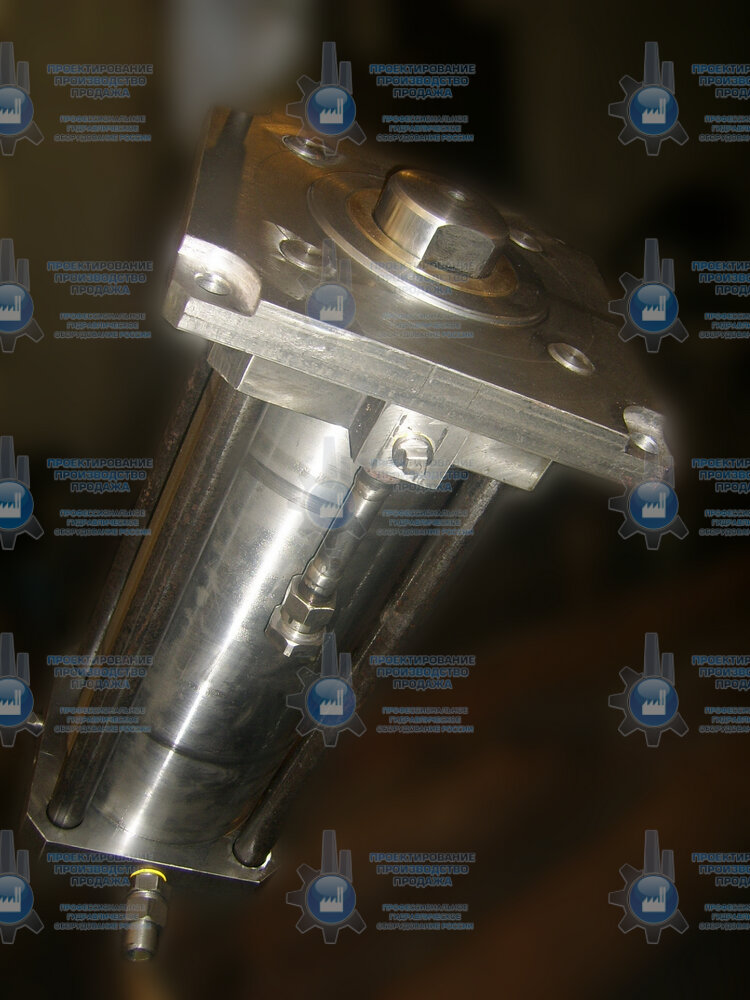

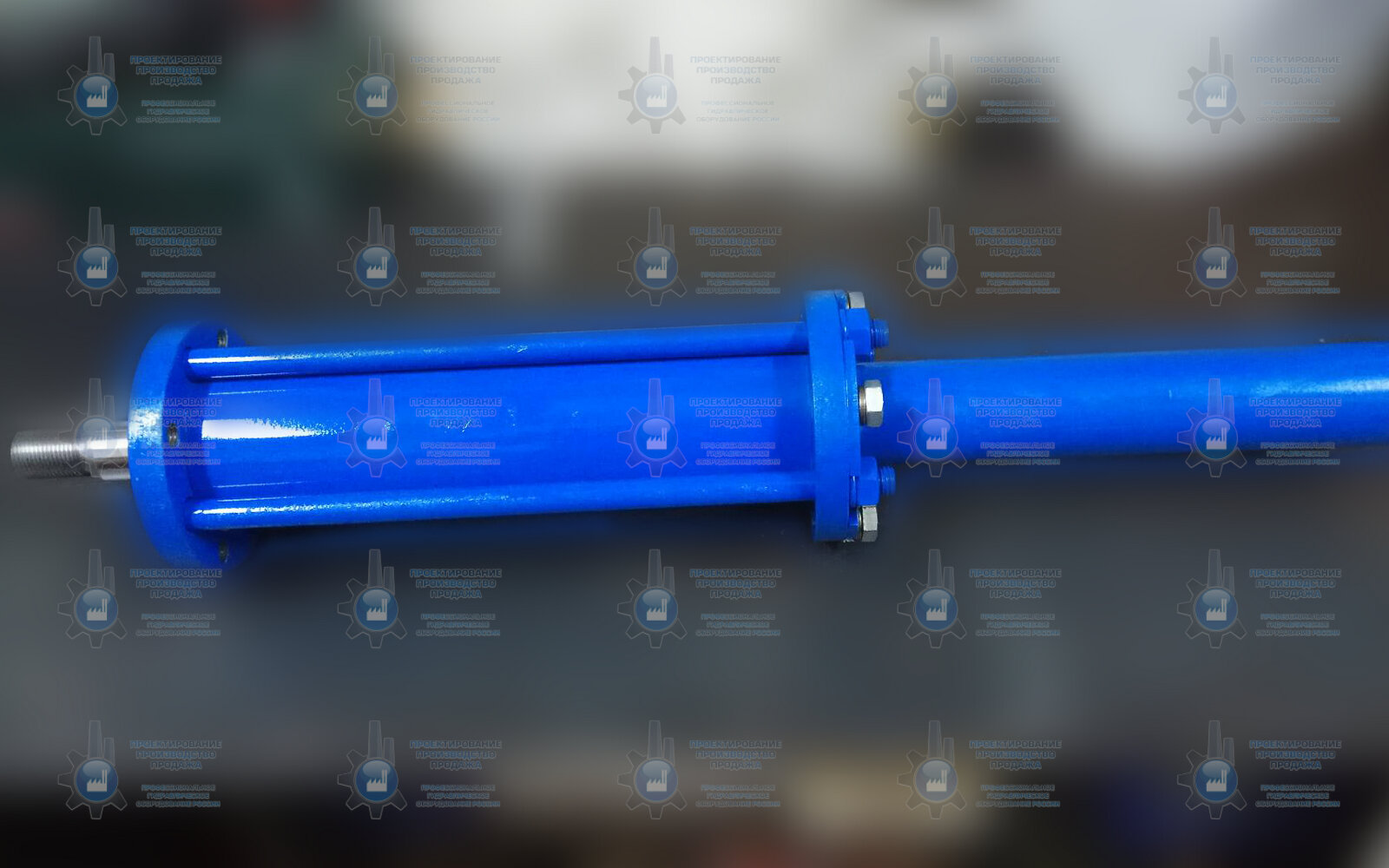

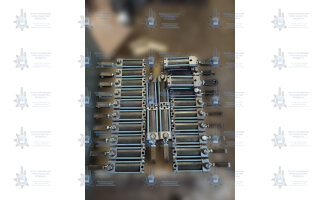

Гидравлический цилиндр на шпильках может оснащаться по желанию заказчика следующим функционалом:
- Двустороннем или одностороннем направлением действия штока.
- Тремя различными принципами возврата штока: Гидравлическим, Пружинным и Плунжерным.
- Может быть выполнен из стали или алюминия.
- Шток гидроцилиндра может иметь различные исполнения: Проушина или Вилка, Резьба наружная или Резьба внутренняя, Фланец или Сфера.
- На корпусе гидравлического цилиндра могут находится различные средства крепления. Фланец который может располагаться спереди, посередине или в конце корпуса. Лапы которые могут быть закреплены в любом необходимом месте, а также передняя цапфа, задняя цапфа и цапфа посередине.
- При необходимости внутри гидроцилиндра может размещаться демпфирование. Исполнение демпфирования может быть на поршне, на штоке или одновременно.
Цилиндр гидравлический перемещает или поднимает груз в заданном пространственном положении. Создает толкающие или тянущие усилие.
Устанавливается в запрессовочном станке, используется в вертикальной мельнице для прижима мелющих валков и крепится в клещах зажима колесной пары вагонов.
Монтируется в оборудовании для изготовления плит, железобетонных свай и других различных изделий из бетона и применяется для шиберных затворов сталеразливочного ковша при разливке жидкого металла.
Встраивается как основная часть изготовления системы маркировки линии СТАММ. Система предназначена для маркировки выпускаемых изделий путем продавливания символов пуансоном в металле заготовки или для перемещения рабочих органов в фильтр-прессе.
Необходим при ремонте машин и оборудования и незаменим при работах по монтажу или демонтажу, а также в ремонтных, сборочных и слесарных цехах. Применяется в промышленных отраслях.
Вы приобретаете гидроцилиндр по низкой цене от российского производителя, имеющего сервисный центр для обеспечения гарантийного или постгарантийного обслуживания, а так же ремонта поставляемого оборудования.
Принцип работы
- Определить необходимое усилие для работы гидравлического цилиндра.
- Закрепить исполнительный механизм в соответствии со спецификой изготовленного гидроцилиндра.
- Дальнейшей подачей гидравлической жидкости произвести вывод штока.
- Введение и отвод гидравлического масла в гидроцилиндре происходит через отверстия или через одно отверстие, в зависимости от типа гидроцилиндра.
- Перемещение поршня домкрата происходит за счет усилия, возникающего при нагнетании гидравлического масла под давлением в полость под поршнем или в полость над поршнем.
- В первичное состояние шток гидроцилиндра возвращается за счет изменением направления потока гидравлической жидкости или при помощи своего веса. Также возможен вариант возврата штока за счет пружины.
